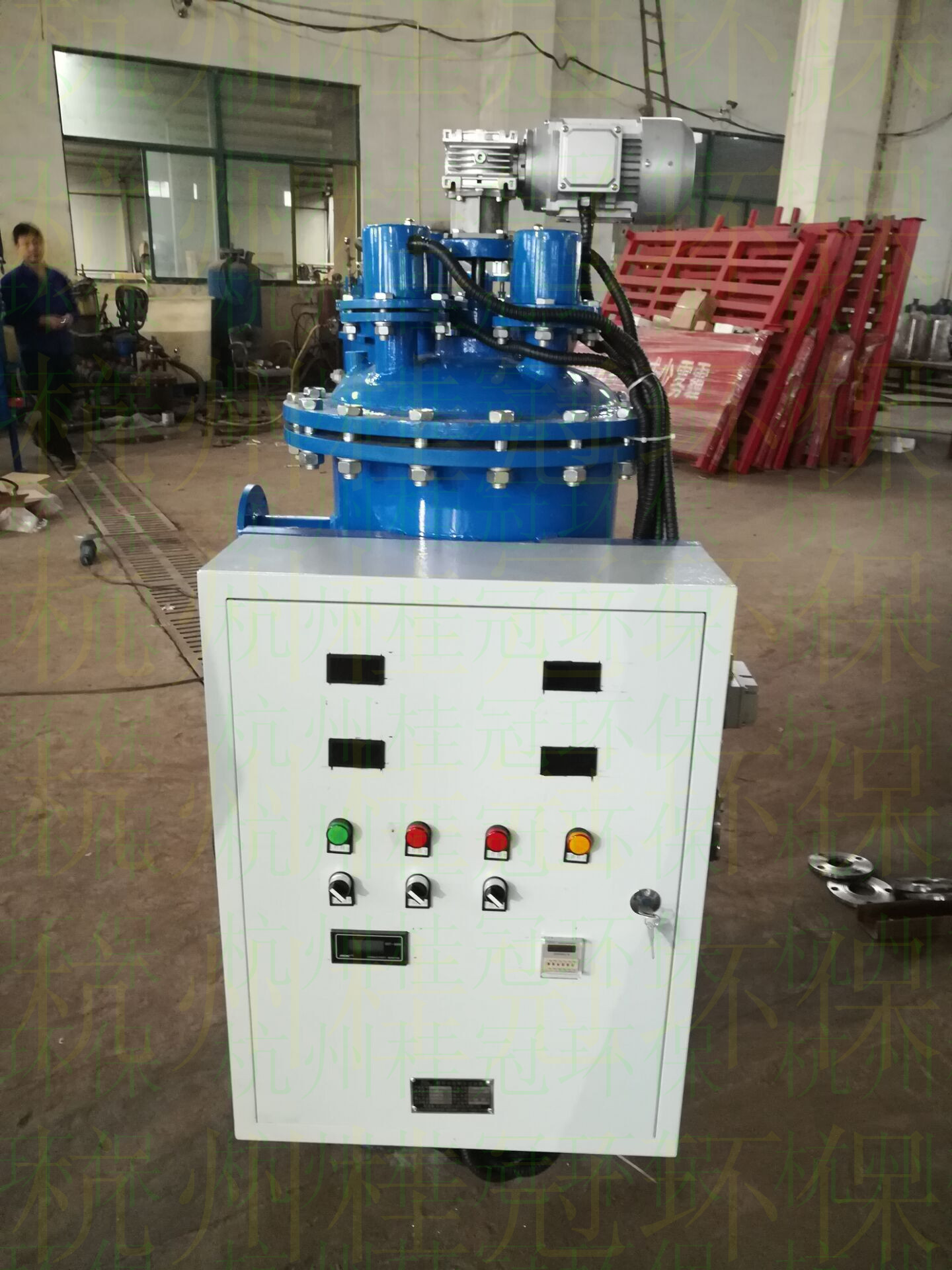

電解水處理器 工作原理
水在反應室內進行處理，經歷了電解的過程。在電解過程中，陰極發生化學反應產生OH-離子，增加反應室內壁附近的PH值，加強反應室壁附近的堿性環境。鄰近反應室的擴散層，擾亂了水垢的化學平衡，形成碳酸鈣從水中析出，附在內壁上。同時陰極的電流導致溶解的重金屬元素的離子形成沉淀，沉到反應室底部。應該提醒注意的是EST不是電解軟水器。EST系統沉淀出來的碳酸鈣是那些在冷卻水管路中易于沉積下來的部分。這些有害的沉積，會堵塞管道，產生水垢和增加腐蝕，降低熱交換效率，阻礙生產。EST系統能夠把進入反應室水中的鈣永久的沉淀去除30%以上。這個百分比也會隨著水中的組成而變化。
◆電解預先除垢緩蝕、殺菌滅藻
電解水處理器本系統采用了先進的電化學水處理專利技術——電解除垢殺菌。該設備直接安裝在循環水供水管道上，通過大電流電解，一機多能，同時實現預先除垢、緩蝕和殺菌滅藻三大功能。
主動預先除垢技術：通過電解，水中的成垢離子預先沉淀在陰極表面并被去除。電解反應室中維持一定的工作電流，在陰極（反應室內壁）附近形成高濃度的氫氧根離子，這種升高的pH環境（pH大約為13）讓易結垢的礦物質預先結垢，并從水中析出，吸附于電解反應室內壁。在自動控制系統的控制下通過自動電動系統主動將其刮除下來并自動排出。
電解緩蝕技術：電解反應室與管道相連，起到陰極保護作用。電解產生的活性物質（活性氧和氫氧根自由基等）在設備管道內壁形成保護膜，隔離溶解氧與管壁產生氧化腐蝕。該過程全自動運行，自動適應水質變化，可動態調節冷卻循環水LSI指數，實現緩蝕作用。
電解殺菌滅藻技術：電解電流將水中的部分氯離子轉化成游離氯（水中余氯高達0.5ppm），同時產生臭氧、氧自由基、氫氧根自由基和雙氧水等強氧化劑，實現殺菌滅藻功能。同時結合安培電流、陰極高pH環境的和陽極低pH環境，進一步增強殺菌滅藻能力。特別的，電解作用能殺滅空調系統容易爆發的軍團菌，全面防治生物污染，保護人類健康。
◆有效過濾懸浮物、生物粘泥等微小顆粒明顯改善水質
由于循環水系統不斷地接觸空氣等雜質，一段時間后，冷卻水系統會累積很多淤泥及其它沉淀物。如果不及時清除，這些雜質會降低熱交換效率，促進細菌的生長和腐蝕的發生以及減少器材的使用壽命，增加能耗，甚至穿孔。
◆工作過程與自動除垢清洗過程
電解水處理器 工作過程：被處理的水從進水口進入電解腔內，水中的鈣鎂離子、鐵離子等成垢離子被電解后形成銹垢吸附在電解腔的殼體內壁上，同時對水體進行電解殺菌消毒、殺生滅藻。被電解處理后的水流過檢修腔后，進入置于過濾腔內的濾筒內,雜質被攔截在濾筒的內表面，清潔后的水從出水口13流出。
除垢和清洗過程：當濾網內表面的污垢越來越多，進出水口間的壓差會越來越大，當壓差達到設定值（一般為0.05MPa）時，自動打開排污閥，啟動刮垢電機，帶動除垢進行旋轉運動，刮除電解腔內壁的水垢。同時帶動清潔刷進行旋轉運動。清潔刷將濾筒內表面的污垢雜質刷下來后，并通過排污閥自動排出。
簡單點來說就是通過電解使水垢主動生成再用去除，有效軟化水質，降低成垢因子，同時殺菌滅藻，帶過濾，防腐蝕功能。
1 | 殼體 | 2 | 陽極 | 3 | 濾筒 |
4 | 吸污管 | 5 | 吸污管軸 | 6 | 軸 |
7 | 連接軸 | 8 | 減速電機 | 9 | 蓋板 |
10 | 除垢 | 11 | 檢修孔 | 12 | 進水口 |
13 | 出水口 | 14 | 排污口 | 15 | 排放孔 |
16 | 清潔刷 | 17 | 吸嘴（可選） | 18 | 軸連接器 |
19 | 電機支座 | 101 | 電解腔 | 102 | 檢修腔 |
103 | 過濾腔 | 104 | 排污腔 |
應用范圍
中央空調：冷水機組、制冷機；冷卻機、冷卻循環水系統。
采暖系統；在供暖供熱的熱水循環系統；
民用、工業、餐飲、地?zé)崴到y(tǒng)等。
選型參數表
型號 | 出水管徑 DN(mm) | L1(mm) | L2(mm) | H(mm) | 過濾面積 （cm2） | 功率 （W） |
HGEST-50 | 50 | 600 | 1500 | 650 | 1500 | 240 |
HGEST-80 | 80 | 600 | 1620 | 650 | 2500 | 300 |
HGEST-100 | 100 | 700 | 1720 | 650 | 3200 | 300 |
HGEST-150 | 150 | 800 | 1980 | 680 | 4000 | 460 |
HGEST-200 | 200 | 800 | 2050 | 680 | 4500 | 480 |
HGEST-250 | 250 | 800 | 2100 | 680 | 5000 | 500 |
HGEST-300 | 300 | 900 | 2300 | 720 | 6000 | 600 |
HGEST-350 | 350 | 900 | 2300 | 720 | 6000 | 750 |
HGEST-400 | 400 | 1100 | 2500 | 720 | 8000 | 750 |
n 最大工作壓力：1.6MPa或2.5MPa可選；
n 防垢除垢效率≥99%，殺菌率≥99%，滅藻率≥97%；
n 最大壓力損失：0.03~0.05 MPa；
n 工作溫度（被處理介質溫度）：-25℃～+90℃；
n 以上尺寸參數僅作參考，詳細尺寸以圖紙為準。
n 更大管徑尺寸可根據用戶需求進行定制設計。
選型說明
請考慮以下參數：
? 循環水管道管徑
? 循環水類型（開式或閉式）與補充水水質
? 循環水流量
? 工作壓力
? 安裝位置（泵前或泵后）
