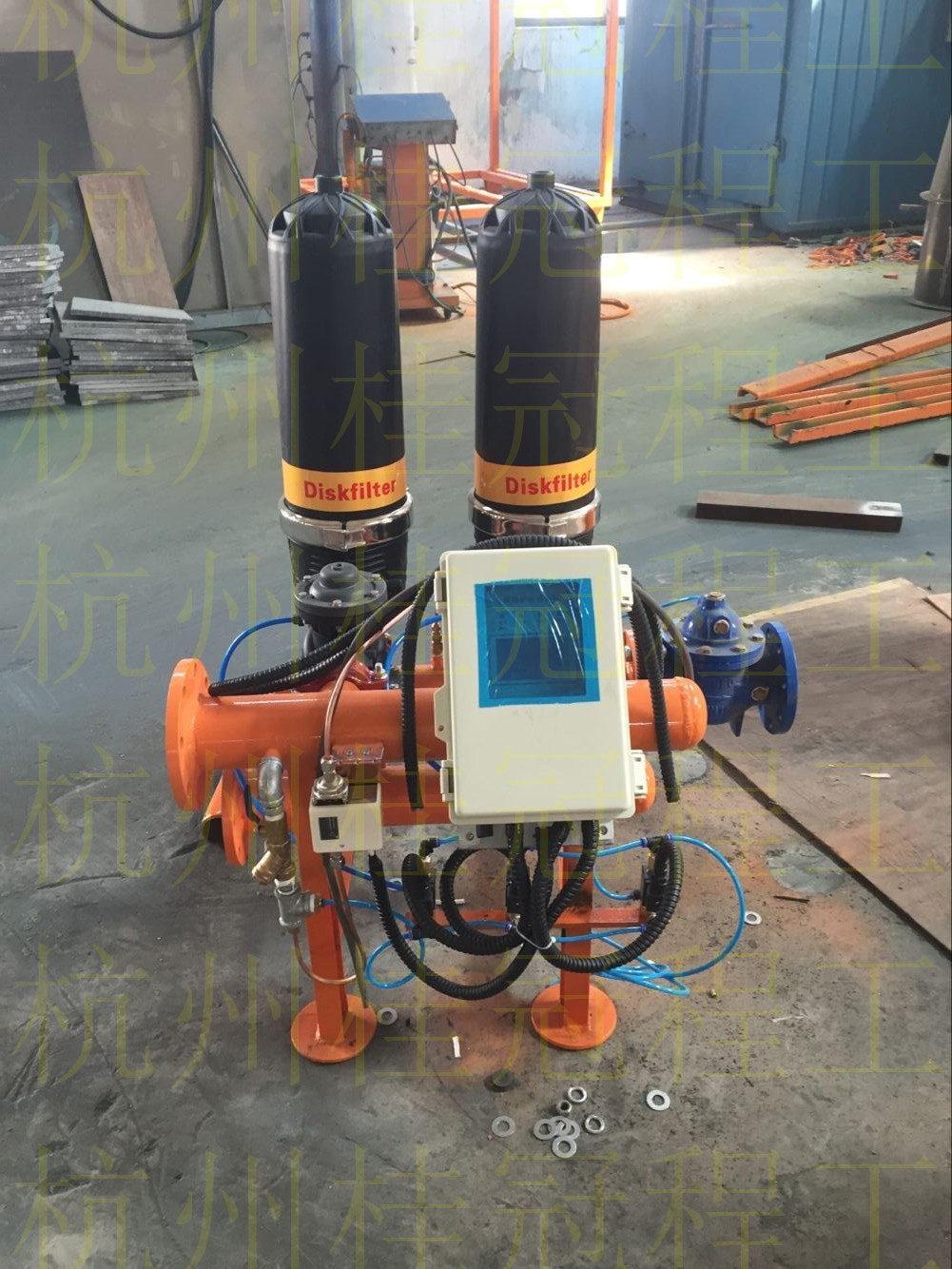

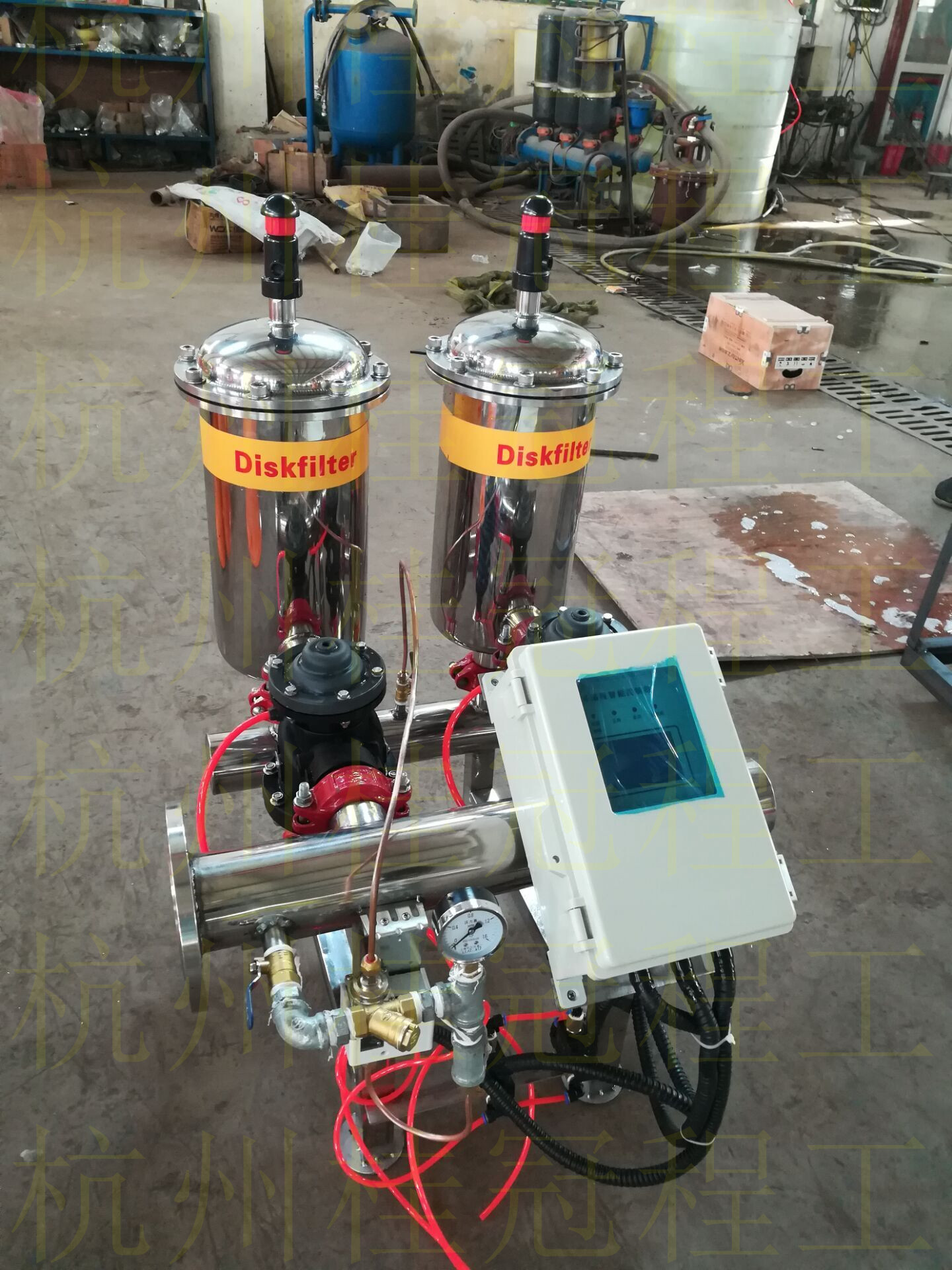

盤式過濾器

工作原理：
  盤式過濾器由過濾單元并列組合而成，其過濾單元主要是由一組帶溝槽或棱的環狀增強塑料濾盤構成。過濾時污水從外側進入，相鄰濾盤上的溝槽棱邊形成的輪緣把水中固體物截留下來；反沖洗時水自環狀濾盤內部流向外側，將截留在濾盤上的污物沖洗下來，經排污口排出。
  盤片在單元內為緊密壓實疊加在一起，上下兩層盤片中間溝槽起到過濾攔截的作用。

   屬于自清洗過濾器的一種，采用多項專利技術，安裝使用更加安全、高效，節水、省地、日常維護少。
  濾芯無彈簧設計，過濾時巧妙利用來水壓力壓緊盤片組，使得反洗的壓力要求大大降低。
   獨特的內置鴨嘴閥，保證濾芯在過濾時的最大出水量，同時反洗時起到很好的逆止功能。
  分體組裝式的濾芯骨架，可根據設計要求靈活調整濾芯高度，達到調整過濾面積的作用，滿足不同的系統配套要求。
  拋棄了常用的金屬卡箍設計，過濾單元采用自鎖卡扣配合特殊設計的密封圈，過濾單元外殼的安裝拆卸簡單容易，密封效果好。
  每個過濾單元均配有過濾和反洗狀態指示裝置及自動排氣裝置，在避免水錘破壞的同時還可以提高濾芯的反洗效果。
   原水通過過濾單元時由外向內流動，大于溝槽的雜質會被攔截在外部。
   盤式過濾器的核心部件是疊放在一起的塑料濾盤，濾盤上有特制的溝槽或棱，
相鄰濾盤上的溝槽或棱構成一定尺寸的通道，粒徑大于通道尺寸的懸浮物均被攔截下來，達到過濾效果。該產品在很大程度上可以取代砂濾器等傳統的機械過濾裝置，其性能優越、水電耗遠低于其他產品。

盤式過濾器在濾盤兩面設計了不同結構的棱，這些棱疊加在一起構成攔截面，其中曲線棱主要起到攔截并貯存懸浮物的作用，采用外側略大的敞口設計可以保證反沖洗時無需松開濾盤，在水壓較低時也能達到徹底的反沖洗效果；環狀棱邊確定過濾精度，構成水的通道，濾盤可以提供高達5μ的過濾精度。
  原水進入兩層濾盤中間時，首先順曲線棱向盤內流動，但是仔細觀察無法直接進入。這時起過濾攔截作用的是環形棱，小于環形棱溝槽尺寸的雜質可以沿環形棱進入與內部相通的曲線棱，大的雜質被攔截下來。
  濾盤的獨特結構還使將污物沖出的反沖洗過程更加簡單和容易，而不需要復雜的馬達和驅動器等機構，簡單的水流即可足以將污物沖出濾芯。這種優異性能減少了過濾器的反沖洗時間；同時由于污物不僅貯存在濾盤組與外殼之間，更多地可以貯存在濾盤組內部，所以過濾器可以容納更多的污物。

簡介：
  盤式過濾器在發達國家的應用已相當普遍，因其能夠在相當苛刻的使用條件下精確穩定地工作并很少需要維護而被廣泛用于灌溉、廢水處理、污水再生、市政供水、自來水廠、大型發電廠、化工企業及應急情況過濾等領域。
  盤式過濾器采用模塊化設計，可按過濾單元進行多種組合使用，以滿足不同應用場合的實際需要。反沖洗控制器操作簡單，可根據壓差，時間或兩者組合對過濾器或工作站進行全面控制。盤式過濾器濾芯無須更換，壽命可達15年之久。

過濾過程：1、待處理的污水自進水口進入過濾單元；2、水流自濾盤組外側流向濾盤組內側；3、水流在經過環狀棱構成的通道時，粒徑大于棱高度的顆粒被攔截下來，儲存在曲線棱構成的空間、濾盤組與外殼的間隙內；4、濾后清水進入環狀濾盤內部，經出口引出

控制部分：
  反洗的啟動采用時間和壓差同時控制，工作時間和反洗時間的設定都可現場調整。當壓差或時間達到設定值時控制器按一定順序逐個啟動反洗，清洗完畢后立即投入使用?？刂破髟O有強制反洗功能，并且通過調節電磁閥上的手動控制鈕實現對每個過濾頭的手動控制。
